Plaats van herkomst:
China
Merknaam:
ZT-TEK
Certificering:
CE
Modelnummer:
Na+70
Contacteer ons

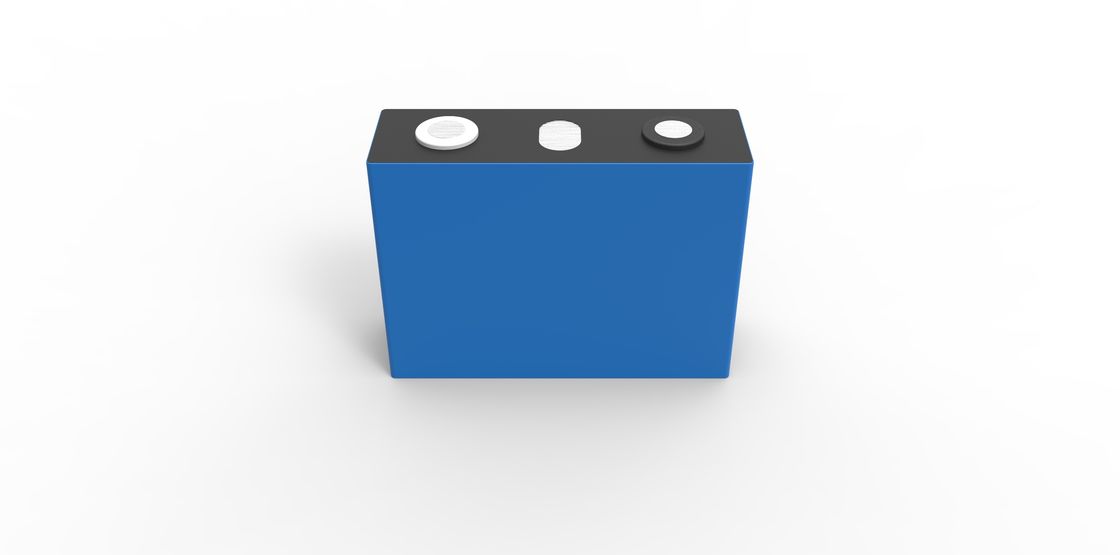

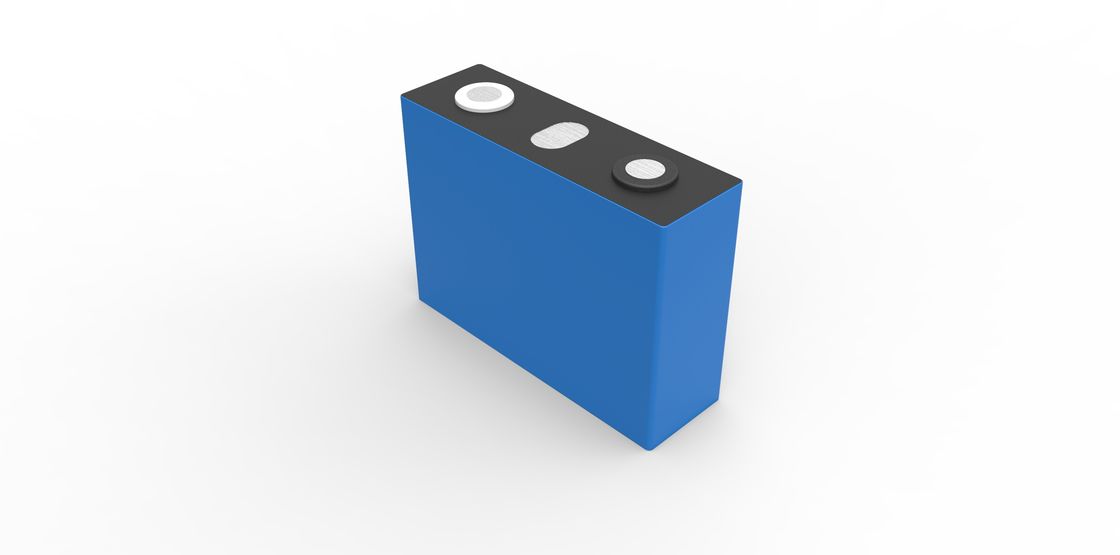

Natrium-ion batterij Cel 3V 70Ah prismatisch type
Geschikt voor extreem koude gebieden
3.1 Nominaal vermogen: 70Ah
3.2 Nominale spanning: 3V
3.3 AC-impedantie: ≤ 0,28mΩ 30%SOC
3.4 Max. Constante ladingstroom: 70A
3.6 Beperkte laadspanning: 3,9 V
3.7 Max. Constante ontladingsstroom: 70A 1,0C
3.8 Max. Plus ontladingsstroom: 210A 3C
3.9 Afsluitspanning: 1,9 V
3.10 Temperatuur voor het opladen: -20 °C tot 55 °C
3.11 Ontlading Operatietemperatuur: -30 °C tot 55 °C
3.12 Celgewicht: 5 kg ± 0,25 kg
3.13 Zelfontlading: ≤ 3%/maand 25±2°C, 30% SOC,
Telling na 3 maanden van 30% SOC verse cel
Cellenprestatiecriteria
Visuele inspectie
Er mag geen gebrek aan uiterlijk zijn, zoals vlekken, scheuren, lekken, enz.
Standaard omgevingsonderzoek
Tenzij anders aangegeven, worden alle in dit productdossier vermelde tests onder de onderstaande omstandigheden uitgevoerd:
Temperatuur: 25 ± 2 °C
Relatieve luchtvochtigheid: 65 ± 20%
Standaardlading
Onder de standaardtestomstandigheden wordt de cel opgeladen met een constante stroom van 0,5C tot 4,0V en vervolgens met een constante spanning van 4,0V totdat de ladingstroom afneemt tot 0,05C.
Elektrische kenmerken
| Artikel 2 | Testmethode en testomstandigheden | Criteria |
| Minimumcapaciteit 0.2C |
Laad de cel onder standaardtestomstandigheden en ontladen van de cel naar 2.0V met 0.2C stroom, dan krijgen de capaciteit |
≥ 70 Ah |
| Aanvankelijke impedantie | Interne weerstand gemeten bij 1 KHz bij 30% SOC. | ≤ 0,28 mΩ |
| Celspanning | Vanaf verzending | 2.950~3.050V |
| Duur van de cyclus (25±2°C) | Testvoorwaarde: Oplaad:00,5 C tot 4,0 V, CV tot 0,05 C Ontlasting:1.0C tot 2.0V Wanneer de capaciteit daalt tot 80% van de eerste cyclus Capaciteit, stop de test. |
≥ 4000 |
| H/L-temperatuur ontslag |
Volledige oplaad van de cel volgens de standaardlaadvoorwaarde. Verplaatsen in -20 ± 2 °C kamer gedurende 8 uur, vervolgens lossen cel bij 0,5C tot 1,5V Volledig opladen van de cel volgens de standaardlaadvoorwaarde, plaats in 55±2°C kamer voor 5 uur, dan ontladen van de cel bij 0,5C tot 2,0V. |
Blijvende capaciteit ≥85% Aanvankelijke capaciteit Blijvende capaciteit ≥95% Aanvankelijke capaciteit |
| RT opslagprestaties | De capaciteit bij 0,5C-ontlading (restcapaciteit) moet worden gemeten na standaardlading en vervolgens worden opgeslagen op 25 ± 2 °C gedurende 30 dagen Na de bovenstaande test wordt de cel gedurende 3 uur met 0,5C/0,5C gedraaid. de maximale capaciteit als herstelcapaciteit selecteren. |
Restcapaciteit ≥ 95% Herstelcapaciteit ≥98% |
| HT-opslag prestaties |
De capaciteit bij 0,5C-ontlading (restcapaciteit) moet worden gemeten na standaardlading en vervolgens worden opgeslagen op 55 ± 2 °C gedurende 7 dagen. Na de bovenstaande test wordt de cel gedurende 3 uur met 0,5C/0,5C gedraaid. keer, selecteer de maximale capaciteit als herstelcapaciteit |
Restcapaciteit ≥
|
Veiligheid en betrouwbaarheid
| Artikel 2 | Testmethode en testomstandigheden | Criteria |
| Overbelasting | Volledig opladen van de cel met de standaard oplaadmethode, ontladen van de cel 90min met behulp van 1,0C, en vervolgens 1 uur observeren onder temperatuur van de testomgeving. |
Geen brand, geen explosie. |
| Overbelasting | Volledige oplaad van de cel door standaard oplaadmethode, opladen de cel naar 4,4 V met 0,5 C, en observeer vervolgens gedurende 1 uur onder temperatuur van de testomgeving |
Geen brand, geen explosie. |
| Externe korte termijn | Volledig opladen van de cel met de standaard oplaadmethode, verbind de positieve en negatieve tabbladen met een belasting minder dan 5mΩ gedurende 10 minuten, en vervolgens gedurende 1 uur onder de test te observeren omgevingstemperatuur |
Geen brand, geen explosie. |
| Verwarming | Volledig opladen van de cel met de standaard oplaadmethode, Verplaats de cel naar de temperatuurkamer, gebruik volgende temperatuur stijgende methode verwarmingscel: stijgende een temperatuur van meer dan 30 °C, Blijf gedurende 30 minuten bij 130°C, stop met verwarmen en observeer vervolgens of de 1 uur onder testomgevingstemperatuur. |
Geen brand, geen explosie. |
| Temperatuurcyclus | Volledig opladen van de cel met de standaard oplaadmethode, Verplaats de cel naar de temperatuurkamer, gebruik volgende methode de kamertemperatuur instellen, cyclus voor 5 keer, vervolgens gedurende 1 uur onder testomgeving observeren temperatuur. |
Geen brand, geen explosie. |
| Vermorzelen | Volledig opladen van de cel met de standaard oplaadmethode, gebruik een Halve cilinder met Φ75 mm om de cel ((perpendiculaire richting) en de beweging snelheid is minder Wanneer de celspanning daalt tot 0V of de vervorming 15% bereikt of de extrusiekracht 2.67KN, stop dan 10 minuten, observeer 1 uur onder temperatuur van de testomgeving |
Geen brand, geen explosie. |
